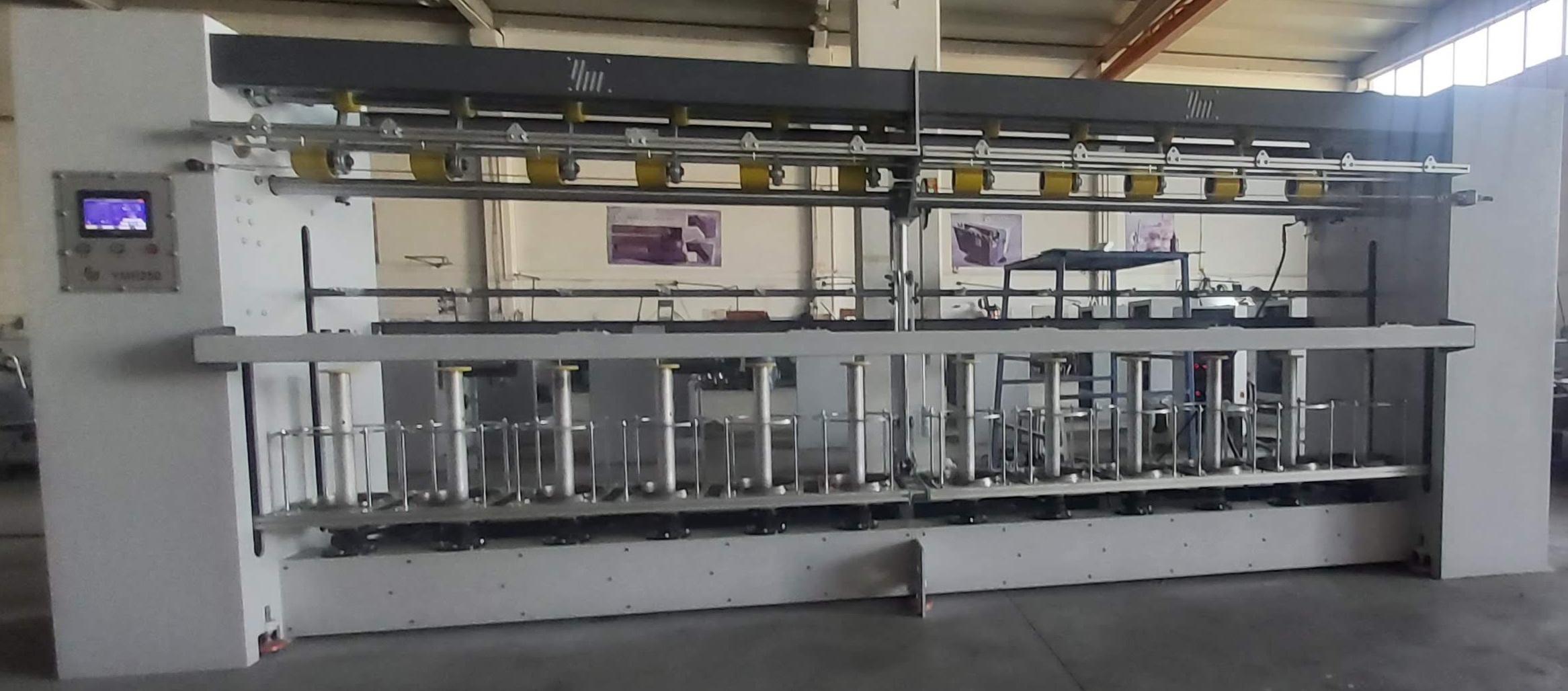

ماكينة الليّ الحلقيّة YMR 250

الميزات العامة

تتوفر حلقة واحدة لكل مغزل (موضع).
إمكانية إجراء الليّ بنوعي Z و S في آن واحد بشرط ثبات سرعة خط الماكينة.
إمكانية اللف على 3 أنواع مختلفة من البكرات.
القدرة على الإنتاج بأنواع اللف الموضحة أدناه.
يتم التحكم في الماكينة عبر لوحة تحكم PLC.
نظام تشحيم تلقائي للحلقات (البولر) يمكن برمجته عبر شاشة PLC للمدة المطلوبة.
إمكانية ضبط سرعة حركة الحلقات للأعلى والأسفل عبر شاشة PLC.
يتم التحكم في أسطوانات الكبس المطاطية عبر أسطوانات هوائية (نيوماتيك). تبدأ الماكينة تلقائياً بتحريك الخيط عند البدء.
إمكانية ضبط وقت بدء سحب المطاط للخيط عبر شاشة PLC.
لمنع تآكل أسطوانات الكبس المطاطية في نقطة واحدة، يتحرك الخيط يميناً ويساراً بمساعدة محرك، مما يطيل عمر الأسطوانات.
يتم عد الأمتار عبر عمود الخطوة (Adımlama Mili)؛ لا يتم عد الأمتار بشكل منفصل لكل محرك.
عند اكتمال كمية الليّ للأمتار المطلوبة، تعود الحلقات تلقائياً إلى وضع البداية.
تتوقف الماكينة تلقائياً عبر حساسات نهاية الشوط (siviçler) في حال حدوث حركة غير مقصودة للحلقات لمنع تلف النظام.
يتوفر مفتاح طوارئ سلكي (telli acil stop switch) لمنع وقوع حوادث عمل عند أسطوانات الكبس.

المواصفات الفنية

نظام العمل	تعمل بمبدأ لية واحدة في الدورة الواحدة.
طريقة العمل	محرك واحد لكل حلقتين (بولر)
عدد الحلقات	12
قطر الحلقة	Ø 250 مم
طول الحلقة	38,1 مم
طول المغزل (الداخلي)	500 مم
محرك المغزل	1,5 كيلوواط AC
حركة الحلقات	محرك مزود بصندوق تروس (Redüktörlü) قدرة 0,75 كيلوواط
محرك سرعة الليّ	2,2 كيلوواط AC
محرك تحريك الخيط	محرك مزود بصندوق تروس قدرة 0,25 كيلوواط
سرعة الليّ	3000 دورة / دقيقة
نطاق الليّ	1-300 لية / دقيقة
